Σφραγίδες και συσκευασία αντλιών Frac

Σφραγίδες και συσκευασία αντλίας Frac

Λύσεις στεγανοποίησης ελαστομερών και ενισχυμένων με ύφασμα βαρέως τύπου, σχεδιασμένες για παλινδρομικές τριπλές και πενταπλές αντλίες θραύσης υψηλής πίεσης. Σχεδιασμένα για να αποτρέπουν τη διαρροή υγρού σε περιβάλλοντα πετρελαιοπηγών βαριάς λειτουργίας, τα σετ συσκευασίας, οι δακτύλιοι κεφαλής, οι δακτύλιοι πίεσης και οι ενδιάμεσοι δακτύλιοι αντέχουν σε λειαντικά υποστηρικτικά ιλύες, υψηλές θερμοκρασίες και φορτία κυκλικού σοκ έως 15.000 PSI. Σχεδιασμένο για άμεση αντικατάσταση OEM σε μεγάλες μάρκες τελικών υγρών, συμπεριλαμβανομένων των SPM, Gardner Denver και Weir.

Βασικά Χαρακτηριστικά

Αντίσταση εξώθησης υψηλής πίεσης

Η κατασκευή ελαστομερούς ενισχυμένης με ύφασμα υψηλού συντελεστή αποτρέπει το τσιμπολόγημα και την εξώθηση της στεγανοποίησης κάτω από ακραίες υπερτάσεις πίεσης.

Απόδοση λειαντικού πολτού

Ιδιόκτητα μείγματα πολυουρεθάνης και ελαστομερών HNBR που έχουν σχεδιαστεί για να αντέχουν στην κοπή κοπριάς με βαριά άμμο και στη μηχανική φθορά.

Θερμική σταθερότητα

Λειτουργεί συνεχώς σε θερμοκρασίες υγρού που κυμαίνονται από -40 μοίρες έως 120 μοίρες (εξειδικευμένες επιλογές FFKM/FKM διαθέσιμες έως 200 μοίρες).

Αποτελεσματικότητα Συντήρησης Πεδίου

Οι διαμορφώσεις διαιρούμενων δακτυλίων με χύτευση ακριβείας επιτρέπουν ταχύτερη αποκοπή και αντικατάσταση πεδίου, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας της εξέδρας.

Διαστατική συνέπεια

Οι στενές ανοχές συμπίεσης εξασφαλίζουν ομοιόμορφη κατανομή φορτίου σε όλο το κουτί πλήρωσης, μειώνοντας την ανομοιόμορφη φθορά του εμβόλου.

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Μέγιστη πίεση εργασίας	Έως 15.000 PSI (103 MPa)
Θερμοκρασία λειτουργίας	-40 μοίρες έως 120 μοίρες (Τυπικό HNBR/Ύφασμα). έως 200 βαθμούς (Ενώσεις Υψηλής Θερμοκρασίας)
Συμβατότητα υγρών	Ρευστά frac, slickwater, πηκτές με σταυροδεσμούς, οξέα (λιγότερο ή ίσο με 15% HCl), παραγόμενο νερό και ακατέργαστο πετρέλαιο
Τυπικά μεγέθη εμβόλου	4 ίντσες, 4-1/2 ίντσες, 5 ίντσες, 5-1/2 ίντσες (Προσαρμοσμένο μέγεθος διαθέσιμο ανά τεχνικό σχέδιο)
Διαμόρφωση εξαρτημάτων ανά σετ	Δακτύλιος κεφαλίδας, αρσενικός προσαρμογέας, δακτύλιος V (θηλυκός/κεντρικός δακτύλιος) και ενδιάμεσοι δακτύλιοι φαναριού

Εφαρμογές

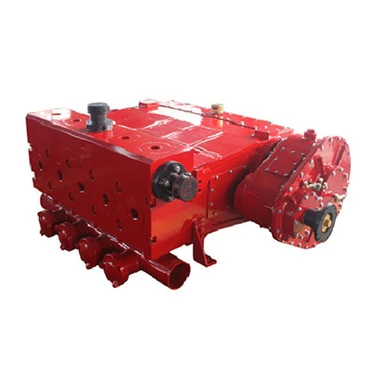

Συμβατότητα εξοπλισμού:Τριπλές αντλίες και αντλίες θετικού εκτοπίσματος (π.χ. σειρά SPM QWS/TWS, GD Elmar και ισοδύναμα άκρα υγρού υψηλής πίεσης).

Λειτουργίες πεδίου:Υδραυλική θραύση, διέγερση φρεατίου υψηλής πίεσης, άντληση οξέος και μετατόπιση πολτού τσιμέντου.

Συνθήκες λειτουργίας:Παλινδρομική κίνηση υψηλής συχνότητας, συγκεντρώσεις λειαντικού υποστηρικτικού υλικού (έως 25 PPG) και επιθετικά χημικά πρόσθετα.

Υλικά & Διαμόρφωση

Ελαστομερείς Ενώσεις

HNBR (υδρογονωμένο νιτρίλιο):Τυπική ένωση για υψηλή μηχανική αντοχή, αντοχή στο λάδι και αντοχή στην τριβή.
FKM / Viton:Επιλεγμένο για επιθετικές χημικές συνθήκες και συνθήκες κάτω οπής υψηλής θερμοκρασίας.
Πολυουρεθάνη (PU):Υψηλή αντοχή σε σχίσιμο για καθαρή αντίσταση στο λειαντικό πολτό.
Υφάσματα ενίσχυσης:Βαμβακερό ύφασμα πάπιας, ενίσχυση από ίνες Kevlar/aramid για δομική ακεραιότητα υπό υψηλή πίεση.

Αρχιτεκτονική συνόλων

Σετ V-Packing:Σωρευμένη διαμόρφωση που παρέχει αυτορυθμιζόμενα χείλη σφράγισης υπό πίεση.
Μονολιθικές σφραγίδες:Μονοκόμματα χυτευμένα προφίλ για συγκεκριμένες εφαρμογές μετασκευής χαμηλής συντήρησης.

Ποιοτικός έλεγχος & ικανότητα παραγωγής

In-House Compounding:Ανάμιξη παρτίδας και δοκιμή ρεομέτρου (ASTM D2084) για την επαλήθευση των χαρακτηριστικών σκλήρυνσης και της αντοχής σε εφελκυσμό πριν από την παραγωγή.

Χύτευση ακριβείας:Αυτοματοποιημένες υδραυλικές πρέσες συμπίεσης και έγχυσης εξασφαλίζουν ομοιόμορφη πυκνότητα και μηδενικό εσωτερικό πορώδες.

Επιθεώρηση διαστάσεων:100% οπτική και διαλογή με διαβήτη σε κρίσιμες διατομές, εσωτερικές διαμέτρους και γωνίες χείλους (ανοχή ± 0,1 mm).

Λειτουργική δοκιμή:Εξέδρες δοκιμών στατικής ριπής υψηλής πίεσης και πάγκοι δοκιμών δυναμικής προσομοίωσης που αναπαράγουν τις συχνότητες διαδρομής πεδίου.

Ιχνηλασιμότητα:Αριθμοί παρτίδας χαραγμένοι με λέιζερ στη συσκευασία για πλήρη παρακολούθηση της παρτίδας υλικού.

Προσαρμογή & Αντικατάσταση OEM

Δυνατότητα διασταυρούμενης αναφοράς

Εναλλάξιμα με τυπικούς αριθμούς ανταλλακτικών OEM για SPM, Gardner Denver και άλλα σημαντικά σχέδια υγρών άκρων.

Custom Engineering

Αναμόρφωση υλικού και προσαρμογές γεωμετρίας με βάση τη συγκεκριμένη χημεία ρευστών (υψηλό H2S, υψηλή περιεκτικότητα σε οξύ ή υψηλές θερμοκρασίες).

Πρωτότυπα

Γρήγορη ανάπτυξη εργαλείων δειγμάτων για μη τυποποιημένες διαστάσεις κουτιών γεμίσματος εντός 10–15 εργάσιμων ημερών.

Συσκευασία & Αποστολή

Συσκευασία

Σακούλες με προστασία από την υγρασία, σφραγισμένες με κενό, συσκευασμένες σε κυματοειδές χαρτοκιβώτια βαρέως τύπου για την αποφυγή παραμόρφωσης και υποβάθμισης της υπεριώδους ακτινοβολίας κατά την αποθήκευση.

Οργάνωση κιτ

Ολοκληρωμένα σετ ομαδοποιημένα ανά θέση εμβόλου, εξαλείφοντας τα σφάλματα ταξινόμησης πεδίου.

Επιμελητεία

Τυπικό κιβώτιο εξαγωγών με αεροπορική και θαλάσσια μεταφορά εμπορευμάτων από μεγάλα λιμάνια. τα αποθέματα αποστέλλονται εντός 48 ωρών.

FAQ

Ε: Είναι αυτές οι σφραγίδες εναλλάξιμες με εξαρτήματα OEM;

Α: Ναι. Τα σετ συσκευασίας μας είναι εναλλάξιμα με τις τυπικές διαμορφώσεις SPM, Gardner Denver και Weir. Δώστε τον αριθμό ανταλλακτικού OEM για άμεση διασταύρωση.

Ε: Ποιο υλικό πρέπει να επιλέξω για εργασίες υψηλής τριβής;

Α: Συνιστούμε το HNBR υψηλής αντοχής, ενισχυμένο με ύφασμα αραμιδίου, το οποίο αντιστέκεται στο λειαντικό κόψιμο της άμμου σημαντικά καλύτερα από τις τυπικές ενώσεις NBR.

Ε: Ποια είναι η τυπική διάρκεια ζωής αυτών των ελαστομερών συσκευασιών;

Α: Οι μη ανοιγμένες συσκευασίες που αποθηκεύονται σε δροσερό, σκοτεινό, ξηρό περιβάλλον (λιγότερο από ή ίσο με 25 βαθμούς, μακριά από το άμεσο ηλιακό φως και τις πηγές όζοντος) διατηρούν πλήρεις μηχανικές ιδιότητες για 3 χρόνια.

Ε: Μπορείτε να παρέχετε προσαρμοσμένα μεγέθη για τροποποιημένα άκρα υγρού;

Α: Ναι. Κατασκευάζουμε προσαρμοσμένες συσκευασίες V με βάση τα σχέδια του κουτιού γεμίσματος, τη διάμετρο του εμβόλου και τις προδιαγραφές βάθους αδένα.

Ε: Πώς μπορώ να αποτρέψω την πρόωρη εξώθηση στεγανοποίησης στα 15.000 PSI;

Α: Διασφαλίστε τη σωστή ροπή προφόρτισης στο παξιμάδι συσκευασίας κατά την εγκατάσταση και βεβαιωθείτε ότι το διάκενο από το έμβολο προς τη συσκευασία παραμένει εντός των συνιστώμενων ανοχών μηχανικής κατεργασίας.

Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης για μαζικές παραγγελίες;

Α: Τα είδη κανονικού αποθέματος αποστέλλονται εντός 2 εργάσιμων ημερών. Ο χρόνος παράδοσης για παραγγελίες προσαρμοσμένης σύνθεσης ή όγκου είναι συνήθως 15 έως 25 ημέρες.

Ζητήστε προσφορά

Για να λάβετε μια ακριβή τεχνική πρόταση και εμπορική προσφορά, δώστε τις ακόλουθες λεπτομέρειες:
Μοντέλο & Μάρκα αντλίας:(π.χ. SPM TWS 2000, Gardner Denver GD2500)
Διάμετρος εμβόλου:(π.χ. 4-1/2 ίντσες ή χιλιοστά)
Συνθήκες λειτουργίας:Πίεση λειτουργίας, ρυθμός διαδρομής αντλίας (SPM) και τύπος υγρού (slickwater, οξύ, gel)
Απαιτούμενη ποσότητα:Σετ ανά παραγγελία ή προγραμματισμένο ετήσιο όγκο
Σχέδια/Αριθμοί εξαρτημάτων:Αριθμός ανταλλακτικού OEM ή προσαρμοσμένα τεχνικά σχέδια (εάν υπάρχουν)

Είμαστε επαγγελματίες προμηθευτές σφραγίδων και συσκευασίας αντλιών frac στην Κίνα, ειδικευμένοι στην παροχή υψηλής ποιότητας προσαρμοσμένων υπηρεσιών. Σας καλωσορίζουμε θερμά για να αγοράσετε σφραγίδες και συσκευασίες αντλιών frac που κατασκευάζονται στην Κίνα εδώ από το εργοστάσιό μας. Για τιμοκατάλογο και δωρεάν δείγμα, επικοινωνήστε μαζί μας τώρα.
